电能是现代最经常使用的一种能源，可以说我们的生活、生产的方方面面均离不开电能，而电机是一种动力机械，其主要任务是进行能量的转换，按照能量的转换方式，电机主要可分为以下四种类型：

发电机——将机械转换为电能；

电动机——将电能转换为机械能；

变压器——将一种等级的电压与电流变为同频率的喂种等级的电压与电流；

控制电机——不以功率传递为主要职能，而是电工机械系统中起调节、放大和控制作用。

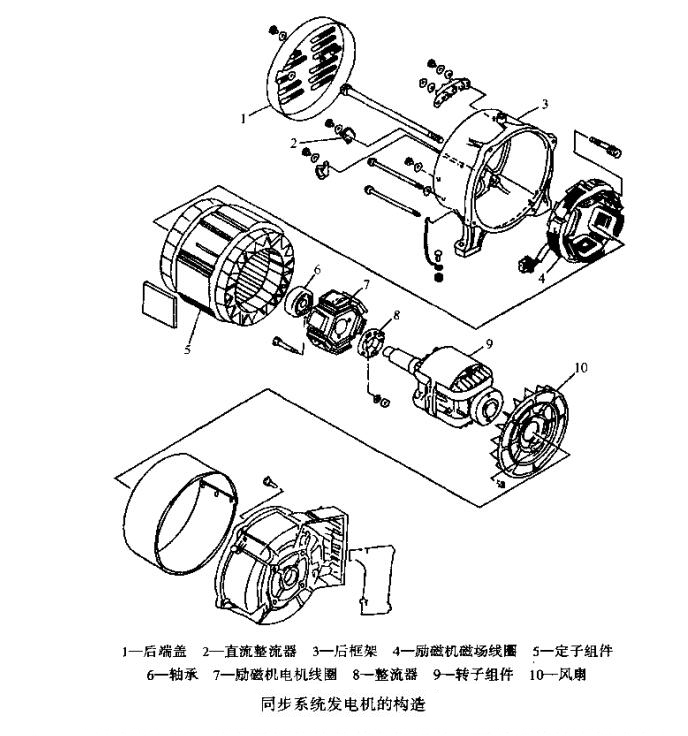

电机按照其发生或需要的电能的性质可分为直流电机和交流电机，交流电机除变压器外，还可分为同步电机和异步电机。同步交流发电机通常由定子、转子、端盖、机壳及其他辅助装置组成。

1、定子

同步交流发电机固定不动的部分，称为定子，定子可以是电枢，也可以是磁极，电枢通经常使用电枢铁芯（或定子铁芯）和电枢绕组等组成。

2、电枢铁芯

电枢铁芯用导磁良好且彼此绝缘的薄硅钢片叠压而成，既构成发电机的部分磁路，又可减小铁芯的涡流损耗，电枢硅钢片的内沿中央制有均匀的开口。旋转磁极式发电机，其定子组件就是其电枢组件。而对于旋转电枢式发电机来说，其定子组件为磁极及其励磁绕组等组成的磁极组件。

3、电枢绕组

电枢绕组由高强度漆包线绕制而成，按照设计规律安放在电枢槽内并正确地连接起来，构成完整的单相或三相电枢绕组，用以发生交流电动势，向负载输出电能。

电枢绕组的形式很多，区分方法不同，其名称也不同。按层数区分，有单层绕组和双层绕组;按绕组元件排列方法区分，有同心(螺形)绕组、叠式绕组和波式绕组;按绕组元件节距区分，有整距式绕组、短距式绕组和长距式绕组。

小功率单相或三相汽油发电机，多数采用同心式分布绕组，个别机型采用集中式绕组。大、中功率的同步交流发电机采用叠绕式绕组。同步交流发电机通常采用短距分布式绕组，这种结构不仅工艺合理、节省铜导线，而且可能改善交流电动势的波形，使之接近于正弦波。

4、转子

发电机的旋转部分称为转子，转子可以是发电机的磁极，也可以是发电机的电枢，旋转磁极式同步交流发电机的转子通常由磁极铁芯、励磁绕组、转轴及附件组成。

以上是关于同步交流发电机的结构介绍，认真了解柴油发电机组的所有结构特征，有助于用户更深刻的了解其工作原理，遇到故障时也有助于机组的拆检，希望本篇内容对您有所帮助。
